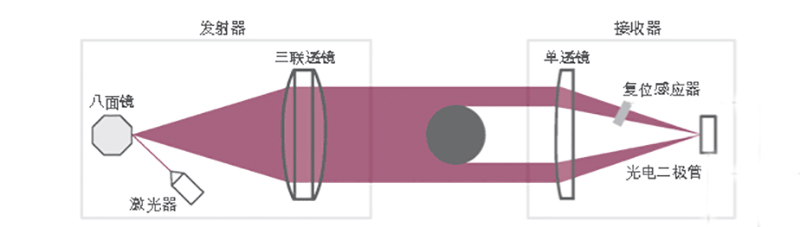

1、測量原理

2、測頭的布置形式

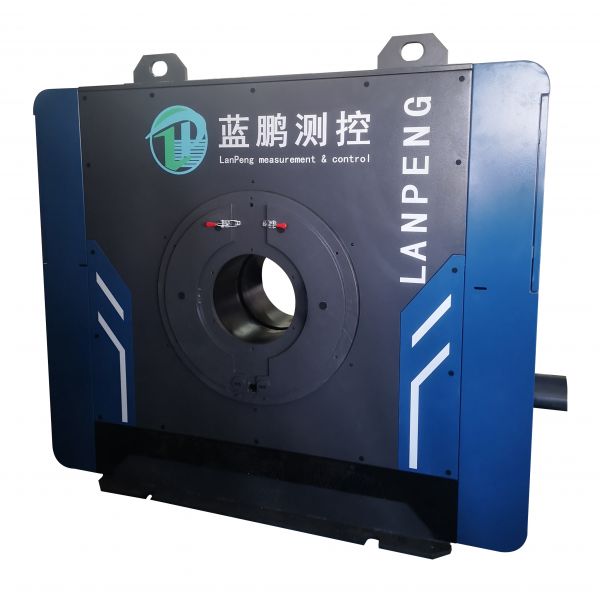

3、設備描述

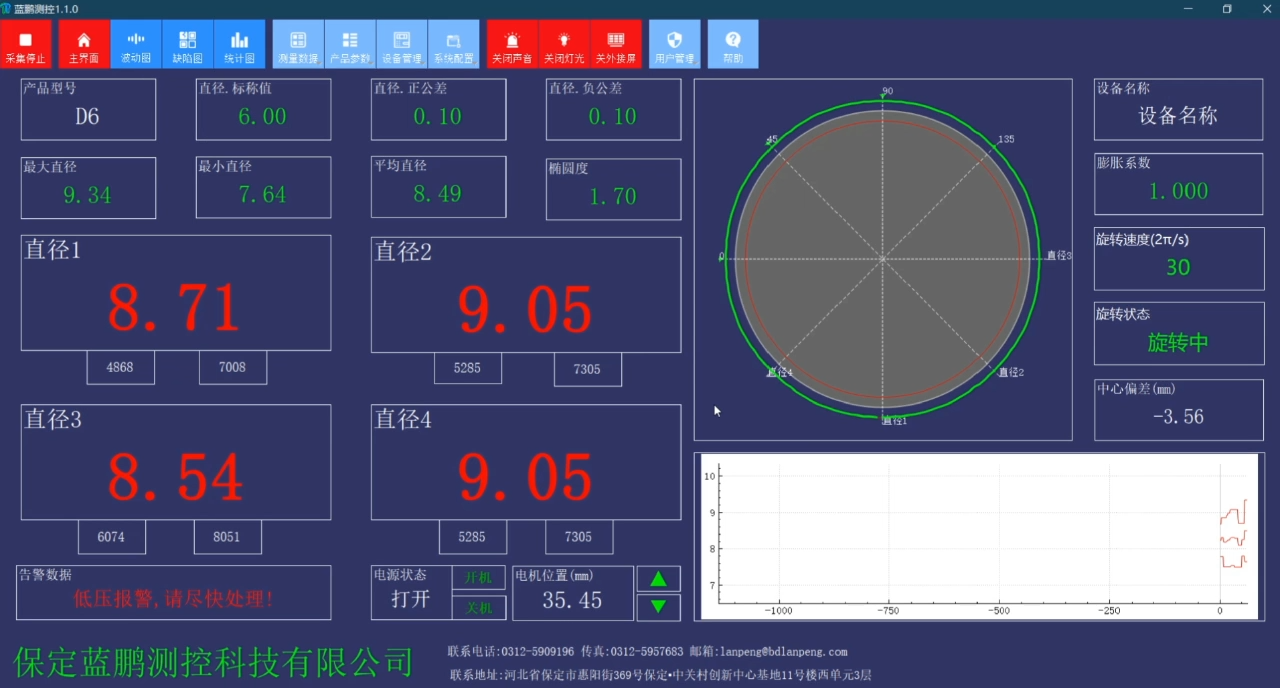

 （1）顯示內容

（2）軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于3年；可查詢某一時刻的尺寸，時間精確到秒；

報警設置：可設置超差、設備超溫、管材超溫報警的閾值；

修正功能：自動/手動，輸入熱膨脹系數后校準；

溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)；

（3）技術優勢

3.1、高精度、免校準

藍鵬測徑儀采用經過嚴格設計計算的光路系統，成像邊界清晰。且全系產品按照3微米的精度調校，達到大直徑測徑儀國際頭部水平。在正常使用過程中，測徑儀針對量程范圍內的所有尺寸免于校準，為使用方提供了前所未有的便利。

3.2、高頻測量

測徑儀的掃描頻率取決于兩個條件：一是高掃描頻率的CCD芯片；二是數字化的信號采集系統。藍鵬測徑儀采用掃描頻率為35MHz的新型高頻線陣CCD芯片，與公司獨立研發的全數字化信號采集系統相結合，采樣頻率可達2000Hz，國內技術優勢明顯。

3.3、轉速及性能

旋轉速度可達50轉/min，目前國內旋轉速度zui快；旋轉方向及旋轉速度均由測量系統軟件設置，并實時監控；導電滑環自帶屏蔽和抗干擾性能，傳輸數據性能可靠，使用壽命長；整機使用壽命可達10年。

3.4、智能化

藍鵬測徑儀可做到本地接收并解析測量數據，實時顯示各路測頭的測量結果；

智能監測：鏡片潔凈度、實時監測設備內部溫度、風壓和測量中心高度等設備參；

智能自檢：定時自檢，保證系統的穩定性和測量數據的準確性；

智能自動調高：智能捕捉最佳的測量位置并自動實現測量中心高度調整；

提供SDK開發包，支持二次開發；

國內屈指可數的可與ibapda系統進行數據對接的測徑儀；

支持多種協議，便捷接入各種二級系統、通用mes系統；支持紅檢工位異地部署。

4、應用范圍：

設備可用于對螺紋鋼，圓鋼、方鋼進行在線尺寸檢測。

現場應用視頻：https://www.ixigua.com/7241750112488129064?logTag=e832d535b3a9ba0a7e97

5、技術參數
