1、測量原理：

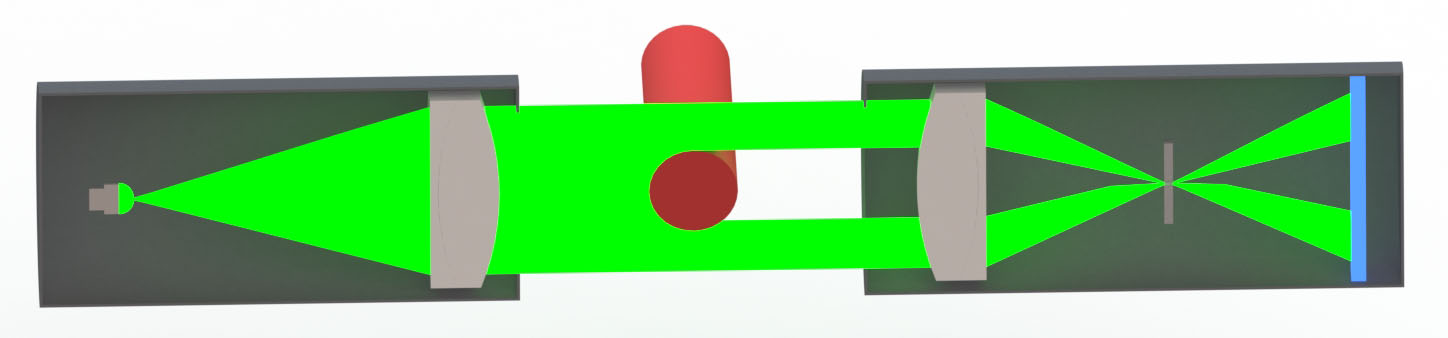

雙路測徑儀采用雙鏡頭實現非接觸式的測量，雙鏡頭光電測頭是由兩組發射鏡頭和兩組接收鏡頭組成的利用LED平行光源和CCD成像法進行幾何尺寸測量的測頭。其基本測量原理如下圖所示：

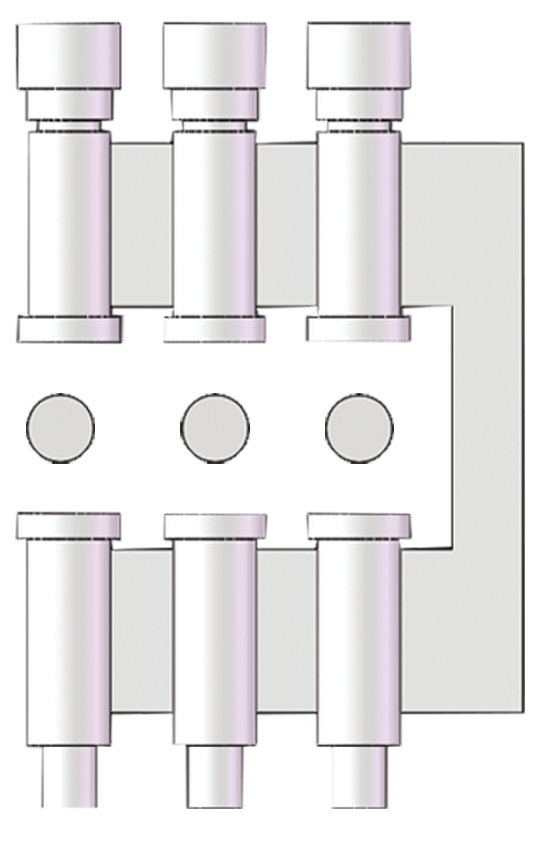

2、測頭布置形式：

適用于多根（股）產品同時生產的圓形制品的直徑測量貨小尺寸的寬度測量。

3、功能描述：

* 實時、連續、非接觸測量：實時兩個直徑值，數據刷新 1~10次/秒可設置。

* PID控制：通過1個通道的測量值或者2個通道的測量值的平均值實時反饋，實現工業現場閉環控制。

* 超差報警：根據設置的產品相關參數，實現產品測量值超差時聲光報警。

* 數據輸出：測量結果可通過模擬量（電壓或電流可選）或數字量（RS422或485可選）實時輸 出，   實現現場設備組網連接。

* 外設輸出：可通過外接一個數碼管屏實現數據的異地顯示（選配），通過RS422接口連接PC機     實現數據顯示和存儲（選配）。

* 每路分別報警，報警功能在主設備上。

* 設備屏在主設備上，每路單路配置設置屏，可分別設備相關參數。

* 上下垂直形式布置。

* 每路單路配置設置屏，可分別設備相關參數。

4、應用范圍及設備配置：

設備可用于低溫軋制管材、直縫焊接管材、冷拉棒材、橡膠管、塑料管、電線、電纜等產品的在線外徑檢測。

5、技術參數：
