400-6171-355400-6171-3551、產品簡介：
此測寬儀的雙測頭有兩種形式，當被測物的寬度范圍較小時采用固定式雙測頭（KG01-SG型）；當被測物的寬度范圍較大時采用測量范圍可調雙測頭（KG01-SY型）。測寬儀主要配置上位機控制系統、外接LED顯示屏、高壓離心風機等，可增配嵌入式智能模塊。

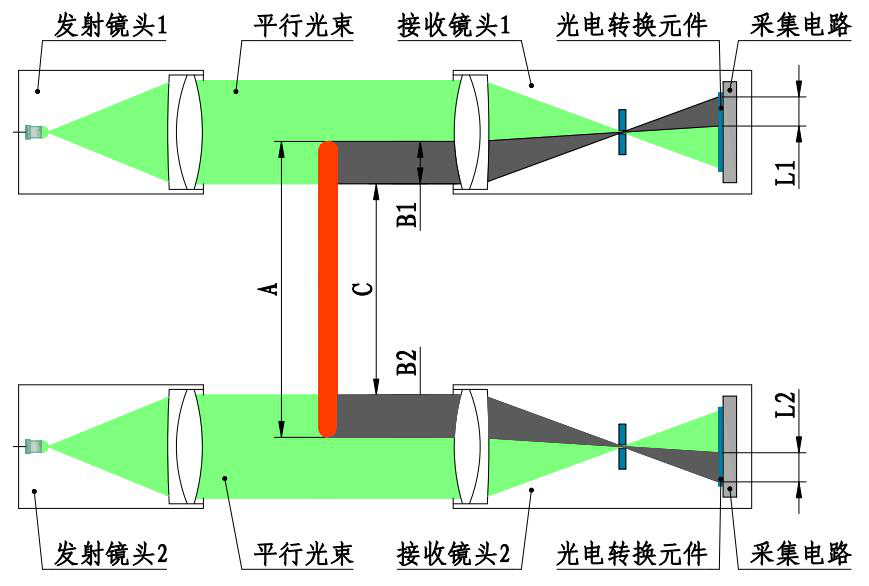

2、測量原理：
3、功能描述：
1）顯示內容
控制柜電腦顯示：寬度標準值、正負公差、實時寬度值、寬度偏差值及測量曲線圖；
LED大屏顯示：實時寬度測量值；
2）軟件功能
產品參數設置：可設置產品規格、正負公差等參數；
系統參數設置：可設置故障通道、通信端口、冷熱系數、系統的校零等；
報警設置：可設置超差、超溫報警的閾值；
修正功能：自動/手動，輸入熱膨脹系數后校準。
3）報警功能
超差報警：當寬度尺寸超過設定的公差是聲光報警。
4）通信接口
TCP/IP協議，網線傳輸，測寬儀至控制柜。
4、適用范圍：
設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的垂直方向的在線寬度檢測。
5、技術參數：
型號 | 測量范圍 （mm） | 被測物寬度 （mm） | 測量精度 （mm） | 重復性 （mm） | 測量頻率 （Hz） | 外形尺寸 （mm）（L×W×H） | 重量（KG） |
KG01-SG300-A | 160-300 | 200-280 | ±0.03 | 0.01 | 2000 | 1368×430×1100 | 290 |
KG01-SG400-A | 260-400 | 300-380 | ±0.03 | 0.01 | 2000 | 1368×430×1200 | 320 |
KG01-SY700-A | 60-700 | 100-650 | ±0.08 | 0.03 | 2000 | 1420×440×1620 | 500 |
KG01-SY900-A | 60-900 | 100-850 | ±0.08 | 0.03 | 2000 | 1468×460×1950 | 600 |
注：其他型號按需求定制。
