產品簡介：

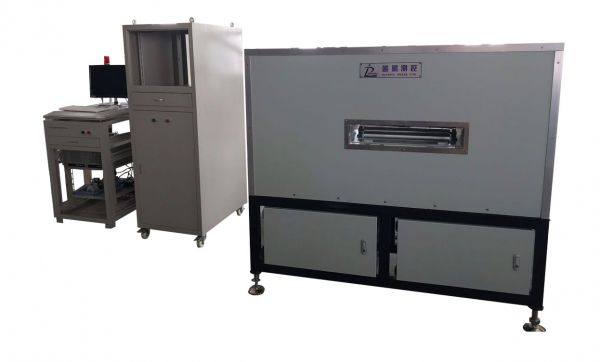

該設備是我公司為止水帶行業開發的專業測量設備，可測量各種截面形狀的工程用止水帶。設備內置3對激光位移傳感器測量止水帶3個點的厚度尺寸，傳感器安裝在直線導軌滑臺上，可沿止水帶寬度方向掃描測量各寬度坐標上的厚度。直線導軌滑臺由伺服電機驅動，其內置編碼器可實時向控制系統發送各測量點的位置數據。測量軟件系統解析厚度數據和坐標數據后對應顯示止水帶各寬度坐標點的厚度。

測量軟件系統可根據坐標數據和厚度數據自動擬合止水帶的截面形狀并與標準圖紙比對，當測量數據超過設定的公差范圍時，系統自動報警提示。

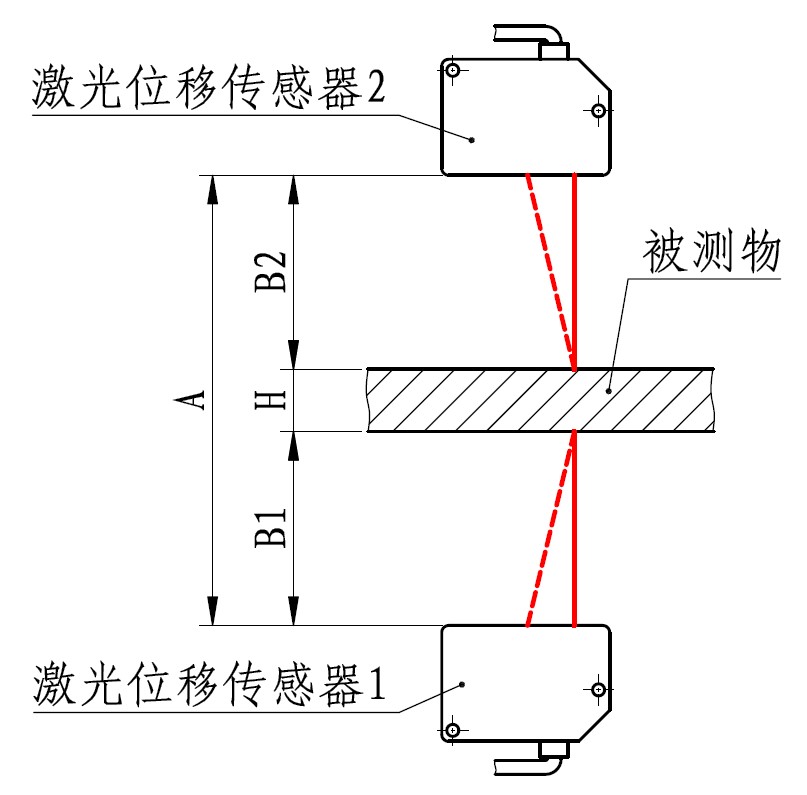

基本原理：

功能描述：

產品參數設置：可設置止水帶的標準厚度、肋部標準厚度、允許厚度差值等。

測量點間距設置功能：可以設置相鄰測量點的間距尺寸，設置完成后自動調整測量點間距。

報警功能：當測量的圓周上的壁厚差值超過設定的公差范圍時，自動聲光報警。

數據存儲功能：每次測量均保存記錄，保存時間大于6年。

數據上傳功能：系統預留TCP/IP接口，可通過網線將測量數據上傳至上位計算機。

校準功能：當測量誤差過大時，放入標準量塊后校準即可回復功能。

適用行業：

橡膠止水帶等。

技術參數：

注：設備型號中版本號隨技術升級變化，訂貨型號以合同約定為準。其他型號可定制。
