基本原理：

設備采用上下成對安裝的2個氣缸型直線位移傳感器，測量時通過氣壓驅動傳感器夾緊被測物測量其厚度。

結構簡介：

接觸式測厚儀采用進口自帶氣缸型接觸式傳感器對帶材的壁厚進行測量。設備設置1個測量點，測量點上、下方各設置1個接觸式傳感器，當被測物處于兩個傳感器中間時可精確測得其厚度。

適用范圍 ：

設備主要應用于常溫鋼板、有色金屬等硬質板材靜態測量或生產線上具有短暫停止工位的間歇性厚度測量。

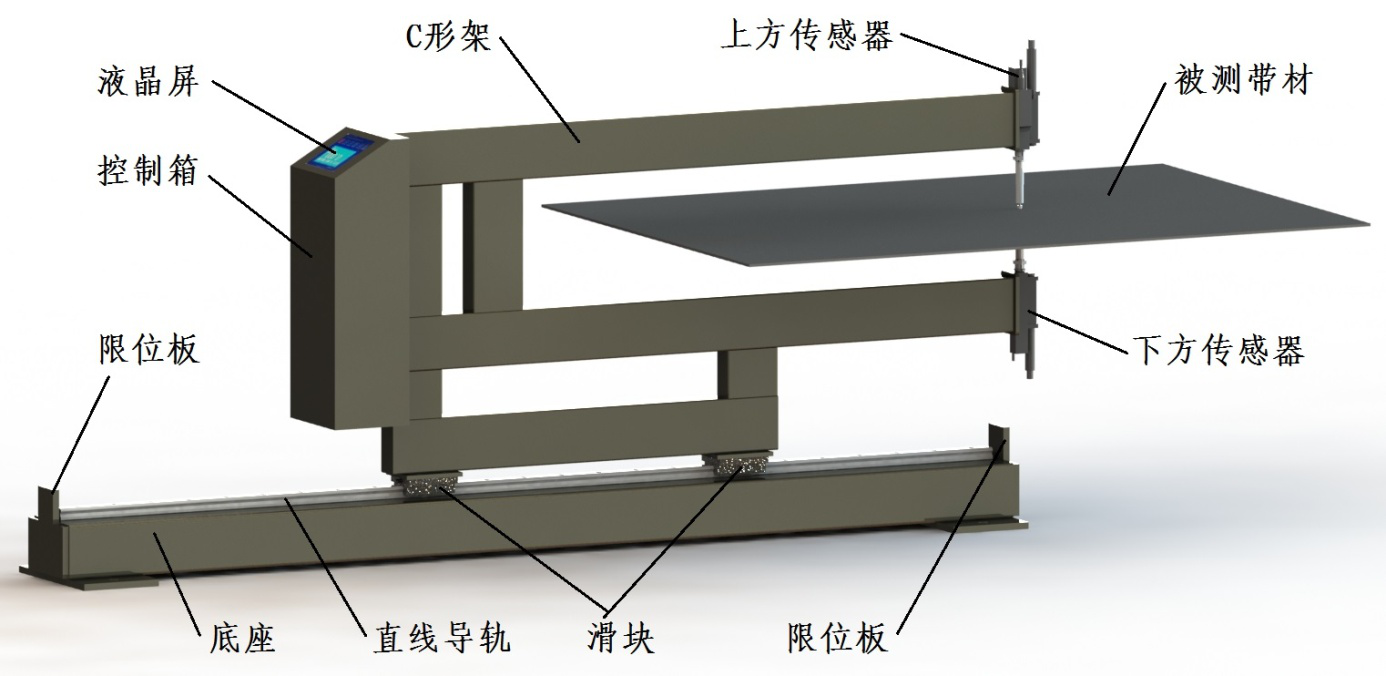

設備組成

整套設備由底座、直線導軌、滑塊、C形架、傳感器、防護罩、控制箱和液晶屏等部分組成。

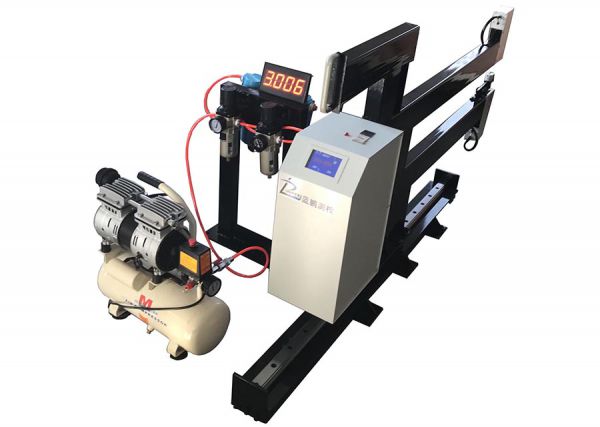

設備主體采用C型架結構，材質為剛度較好鑄鐵材料。C型架下部設置導軌和底座，可沿生產線寬度方向移動以測量不同位置板材的厚度。設備內置單片機計算系統，且自帶氣泵、氣源處理元件、電磁閥等配套設施。

產品特點：

◆ 響應速度快、實時性能好，采樣頻率不小于500HZ。

◆ 測量不受被測物上下抖動的影響。

◆ 測量不受被測物材質影響。

◆ 無磨損，使用壽命長。

◆ 全數字系統，使用方便，易操作，維護簡單。

技術參數：

1、厚度測量范圍：1～10 ；

2、測量精度：≤±0.01 ；

3、重復精度：0.002 ；

4、采樣周期：1 ；

5、上方傳感器壓力：210 ；

6、下方傳感器壓力：150 ；

7、傳感器正常使用壽命：＞800萬次 ；
