圓片種類有很多，金屬、塑料、紙質、橡膠、亞克力、游戲幣、硅片、陶瓷圓片?、激光切割定制圓片等等，這些產品的厚度檢測可通過線下對射單點測厚儀來完成，它不僅僅是檢測一個點的厚度，更是能實現圓片周邊厚度全檢測。

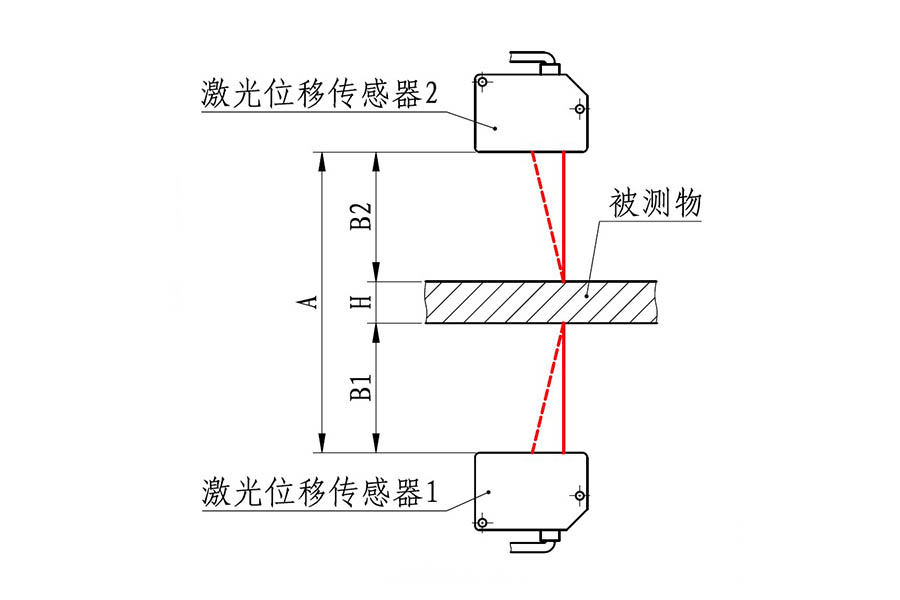

離線單點測厚儀采用上下兩個對射的激光位移傳感器測量圓盤狀物體邊緣的厚度。

周邊厚度全檢測

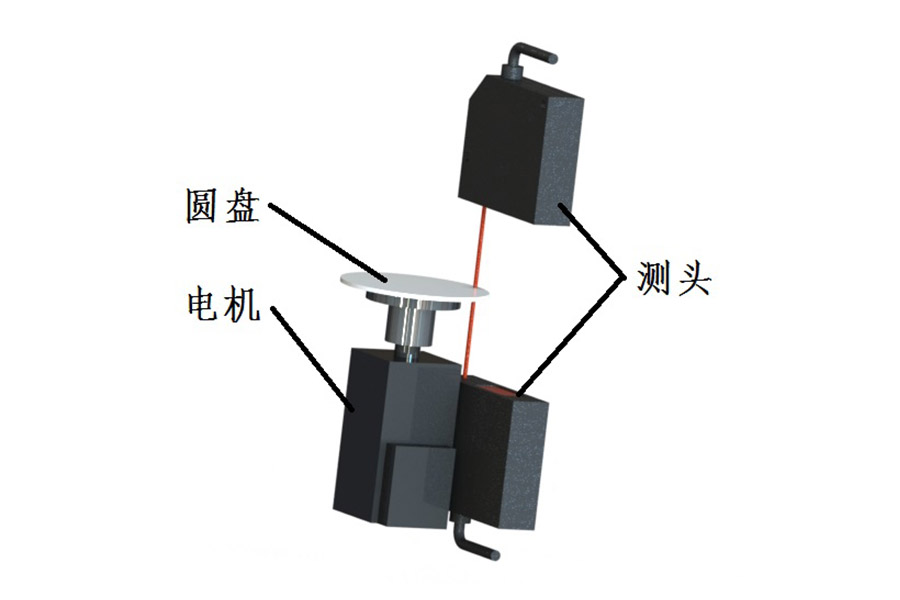

要想實現圓片周邊厚度全檢測，全依賴其安裝的旋轉托盤，將圓盤放置在由步進電機驅動的托盤上，點按測量按鈕托盤旋轉一周（或手動旋轉一周），可測量被測物整個圓周上邊緣厚度，當超出設定的厚度標準值時，設備發出報警。

測厚儀配置單片機計算系統，測量時可實時觀察厚度數據變化，測量完成后顯示被測物邊緣厚度的最大值、最小值和平均值。

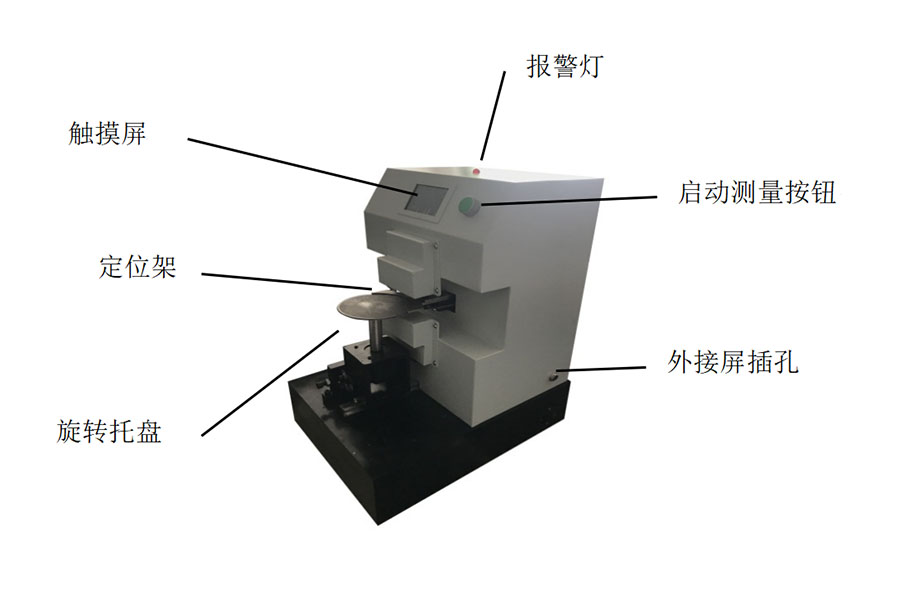

整體設備配置有：測量主機（包括上、下測頭）、步進電機（自選）、外接顯示屏（可選）、報警單元等。

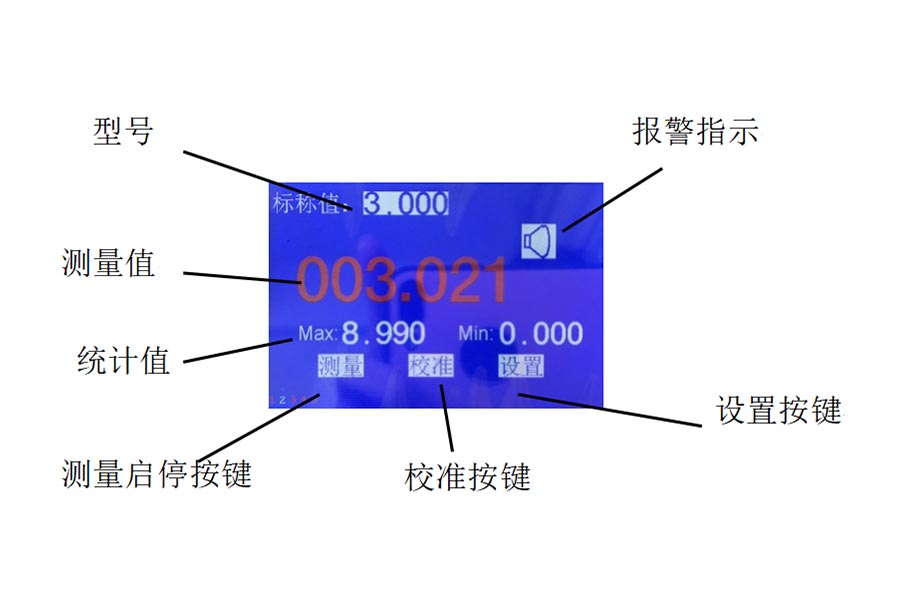

主界面：

單點測厚儀主界面中包含標稱值（型號）、報警指示、測量值、測量啟停鍵和設置鍵。

設備參數

測量范圍：0～20mm

測量精度：±0.03mm（更高精度可定制）

電源電壓（V）：AC 220±15% ，50Hz

工作環境溫度：0～45℃

工作環境濕度：85%RH（無冷凝）

外形尺寸：320*420*550mm

主要功能

1、顯示器顯示：測量點的厚度值、測量點的最大值平均值、測量點的最小值平均值等。外置操作按鈕，數據外接屏顯示，現場操作更方便。

2、產品參數設置：可設置產品規格及相應的厚度參考值及采樣頻率等。

3、系統參數設置功能：可以設置串口、傳感器、系統的校零和校準、刷新頻率等。

4、報警功能：當測量值超過設定的公差范圍時，自動聲光報警。報警為分級報警，測量值超過上限值時紅燈閃爍同時聲音報警；測量值低于下限值時綠燈或藍燈閃爍同時聲音報警。便于操作人員對不合格品進行分揀。另外，可設定幾個點超差進行報警。

5、數據存儲功能：每次測量均保存記錄，記錄結果保存為Excel連續表單，可分批打印。

6、校準功能：當測量誤差過大時，放入標準量塊后校準即可回復功能。

正常使用

在開機前檢查定位架，確保托架型號與要測試的圓盤匹配；

上電開機，設備顯示主界面，定位架應處于縮回的位置；

將被測圓盤放到旋轉托盤上，緊貼定位架；

按綠色按鈕或觸摸屏上的測量鍵，定位架伸出將圓盤推出到測量位置，托盤開始旋轉，同時設備開始測量；

測量結果顯示在屏幕上，同時統計本次測量的最大值和最小值；

當測量值超出設定測量范圍時，設備報警；

旋轉托盤旋轉一周停止，本次測量結束。

在測量時也可以通過綠色按鈕停止本次測量。

線下對射單點測厚儀實現圓片、圓盤狀等產品的離線周邊厚度檢測，使用方便，操作簡單，可快速抽檢物品尺寸。
