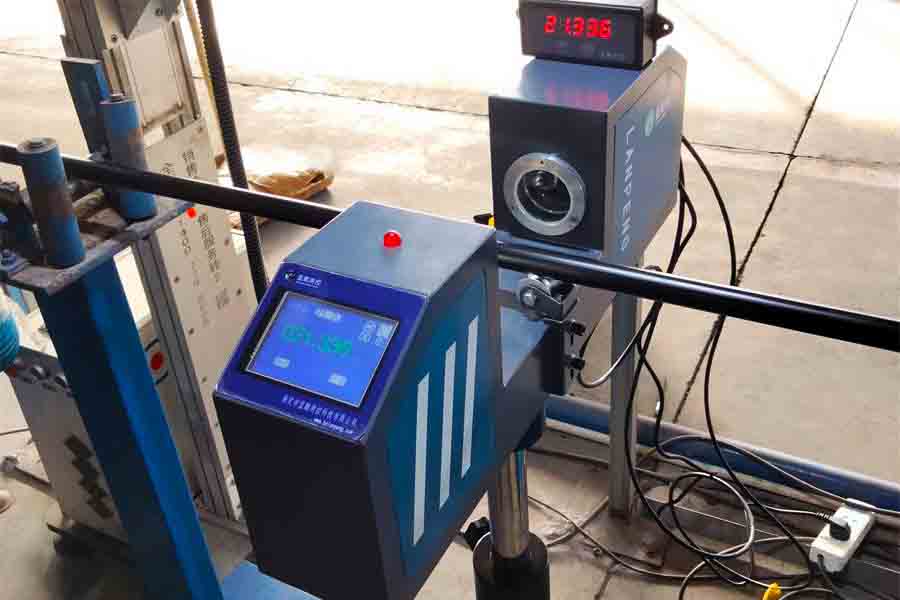

在線材、管材、線纜、塑料、橡膠等產品的連續生產的車間里，單軸測徑儀是檢測及控制產品外徑精度的核心設備。其具備實時檢測、實時顯示、超差報警、閉環控制、傳輸存儲等功能，是保障產品品質的重要設備。

要想讓單軸測徑儀能更好的工作，一定要讓產品在其測量區域內，盡可能的讓被測物的圓心通過中心區域附近，避免突然跳到過大，跑出測量區域。

初次安裝方法

1、打開包裝，檢查單軸測徑儀及附件是否齊全。

2、為保證測量的準確性，底座應安裝在堅實、平整的平面上；

3、分別連接底座和支桿、支桿和托板、測徑儀和托板；

4、松開星形手柄調節測徑儀水平高度，使設備與被測工件平行，且被測工件垂直于兩視窗的中心線并平行于底座上基準面，保證被測工件從距離底座的上基準面27.5±8mm的范圍內通過，如果測徑儀配置了拖輪定位組件，可通過微調其高度保障產品的位置。

5、連接外接屏、變頻器。將航空插頭插入機體上對應的接口。

6、檢查無誤后，連接電源線，開機上電。

后續調節方法

長期使用測徑儀或碰撞后，可能有所偏移，偏移量小，通過拖輪定位組件微調（如無配置，直接調節支桿），如偏移量較大，則將星星手柄擰松，調節支桿高度后，將星星手柄擰緊即可。

更換大規格產品測量后，發現偏移量較大，亦可采用上述方法調節。

注意事項

調節支桿時，注意旋轉角度，調節高度完成后，依然保持測徑儀與產線垂直，在擰緊星星手柄。

調節可遵循“粗調+微調”的分步操作。

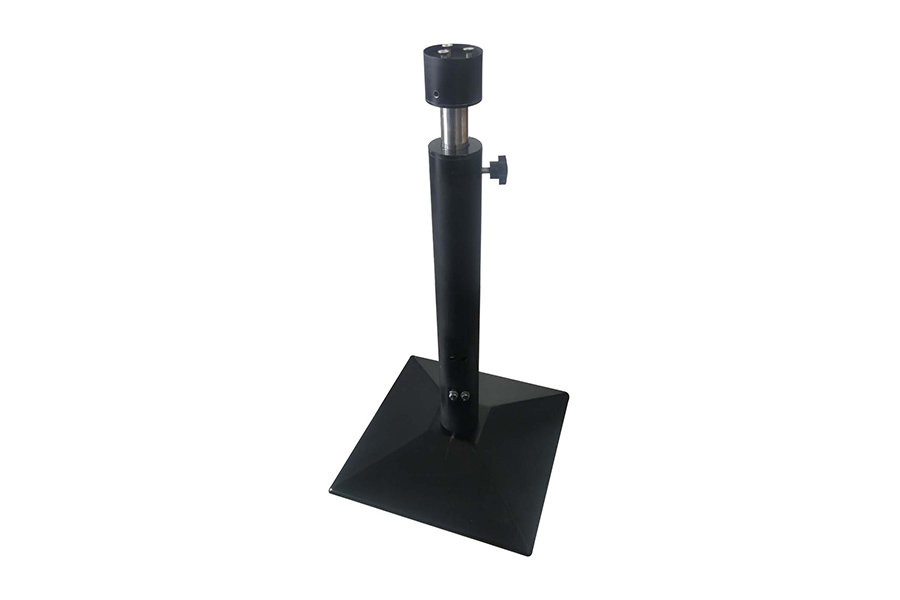

單軸測徑儀配備支撐底座與微調拖輪定位組件，可根據產線需求選擇是否配置，調節簡單，就算是新手也能快速完成準確對位，適配各類工業在線檢測場景。同時提供全流程技術指導，實打?qū)崕推髽I(yè)解決在線測量痛點，提升生產品控效率。
