接觸式測厚儀是在線檢測設備，主要用于板材厚度的在線檢測。本設備測量的數據客觀，實時性好，測量結果保存完整，適用于生產線的質量監測、跟蹤和生產工藝分析。

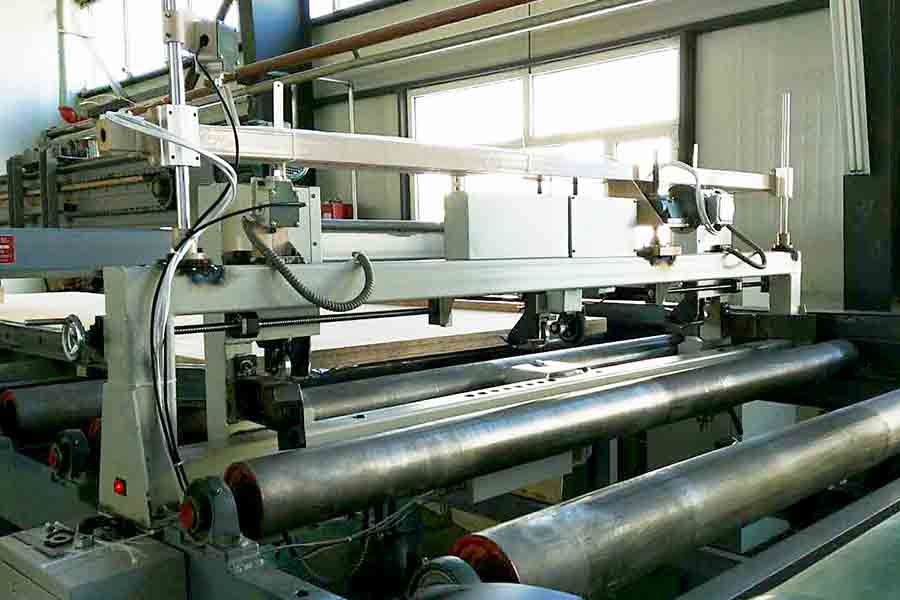

HZ03-SY120型三點測厚儀的每個測量單元由上下兩個接觸式直線位移傳感器組成，當板材通過兩個傳感器的中間時，位移傳感器的測量桿上下浮動。通過其浮動的距離計算出板材的厚度尺寸。

在實際應用中，為保護傳感器的觸頭，一般由壓輪直接與板材接觸，通過壓輪的上下浮動帶動傳感器測量桿伸縮來實現板材厚度的測量。

測厚儀主要包括測厚儀、小控制柜、嵌入式工控機、打印機、聲光報警器等幾部分?？梢酝瑫r(shí)測量3個位置的厚度尺寸。同時測厚儀自帶旋轉編碼器，可以監測長度方向的尺寸，每張板材可按固定位置測量9個點的厚度尺寸。

嵌入式工控機是測厚儀的數據處理單元，主要完成數據的采集、處理、顯示、存儲、打印以及數據的后期查詢、統計、分析等。

主要技術參數

（1）測量范圍：10～120mm。

（2）測量精度：≤0.1mm。

（3）測頭類型：接觸式傳感器。

（4）測量點數量：3個測量點，每個測量點2個傳感器。

（5）測量點間距：中間測量點固定位置，兩側測量點可調至距板邊50mm。

（6）顯示內容：3個測量點的實時厚度。

（7）超差報警功能：可設置標準板厚及上下偏差，超出上下偏差時自動報警。

（8）檢測報告打印功能：每張板打印1個檢測報告，內容為9個位置的測量值和產品的編號信息。9個測量位置中1個為板中心點，其余測量位置距離板邊緣50mm。

（9）檢測報告打印在不干膠紙上。

使用環境要求

（1）電源電壓：AC220±15% V 50Hz

（2）環境溫度：0～45℃

（3）環境濕度：≤80%（不結露）

HZ03-SY120型三點測厚儀主要應用于常溫鋼板、有色金屬板、帶材、木板、壓縮板等硬質板材靜態測量或生產線上具有短暫停止工位的間歇性厚度測量。
