如果你正在從事冷拔光亮棒、熱軋圓鋼、高速線材的生產加工，一定已經感受到了一個明顯的變化——客戶對不圓度（橢圓度）的要求，正在肉眼可見地收緊。雙軸測徑儀既完成了外徑尺寸的測量，又對橢圓度進行了檢測。

過去，只要直徑在公差范圍內就算合格?，F(xiàn)在不行了。越來越多的下游應用要求的不僅是“直徑對”，更要“圓度對”，而且要求每根都得對。

標準在升級，客戶在嚴格。問題是：你的測量手段，跟上節奏了嗎？

一、標準越來越嚴——不圓度控制已成為“硬指標”

如果不清楚“新國標”究竟嚴格了多少，我們先看幾組具體數據：

不圓度，即同一橫截面內最大直徑與最小直徑的差值，已寫入多項國標強制要求：

熱軋盤條：分A、B、C三級精度。以Φ6.5為例，A級不圓度≤0.50mm，C級收緊至≤0.24mm，且不得超過直徑公差的80%。

冷拉圓鋼：不圓度要求更嚴，不大于直徑公差的50%。

高溫合金/耐蝕合金棒材：不圓度≤直徑公差的70%；永磁鋼棒材≤75%。

熱軋圓鋼（GB/T 702-2017）：明確涵蓋Φ5.5～380mm規格的不圓度判定。

趨勢明確：不圓度已從參考值升級為合格判定的硬指標，冶金企業普遍將其納入SPC監控。

二、人工抽檢的致命盲區——測到了直徑，漏掉了橢圓

絕大多數工廠仍采用人工定時抽檢：質檢員取樣后用卡尺測量直徑，記錄判定。

兩個致命短板：一是測不到橢圓度。二是滯后嚴重。

三、雙軸測徑儀——“合規時代的品質保障利器”

要破解人工抽檢無法覆蓋不圓度檢測的根本缺陷，就必須在測量原理上進行根本變革。

雙軸測徑儀，就是針對不圓度檢測量身定制的在線解決方案（如要求更高，可使用更多軸數的測徑儀）。

它的核心原理很簡單：兩組垂直分布的光電測頭，同時對棒材同一截面兩個方向的直徑測量。并計算橢圓度數值。

這意味著，橢圓度不再是“隱性指標”，而是實時可見的量化數據。

性能特征詳解：

高速采樣：500～2000Hz，捕捉每一個截面波動；

非接觸測量：LED平行光+CCD成像，不傷工件；

高精度：精度可達±0.003mm～±0.04mm，滿足各項標準；

抗抖動：電子快門與同步采集技術，晃動下依然穩定；

耐工況：防塵防污設計，可配冷卻防塵系統適應熱軋、粉塵環境。

四、在線檢測vs傳統抽檢：

在應用實踐中，兩者的實際表現差距究竟有多大？

覆蓋范圍：

人工：極小比例的抽檢，大量產品漏檢；測徑儀：100%在線全檢，每一根棒材都留下數據；

測量維度：

人工：單方向測直徑，橢圓度“看不見”；測徑儀：雙軸同步測量，橢圓度實時計算并顯示；

發現時機

人工：事后抽檢，發現問題時已產生大量廢品；測徑儀：實時監測，超標即刻報警，操作工馬上調整；

數據管理

人工：紙筆記錄，易出錯、難追溯；測徑儀：自動傳輸存儲，滿足客戶品質審查；

測量一致性

人工：受操作人員狀態影響較大；測徑儀：機器自動測量，數據穩定一致；

時效性

人工：需冷卻后取樣，數據滯后；測徑儀：可測熱態軋材，實時反映產線狀況；

五、來自鋼鐵產線的檢驗

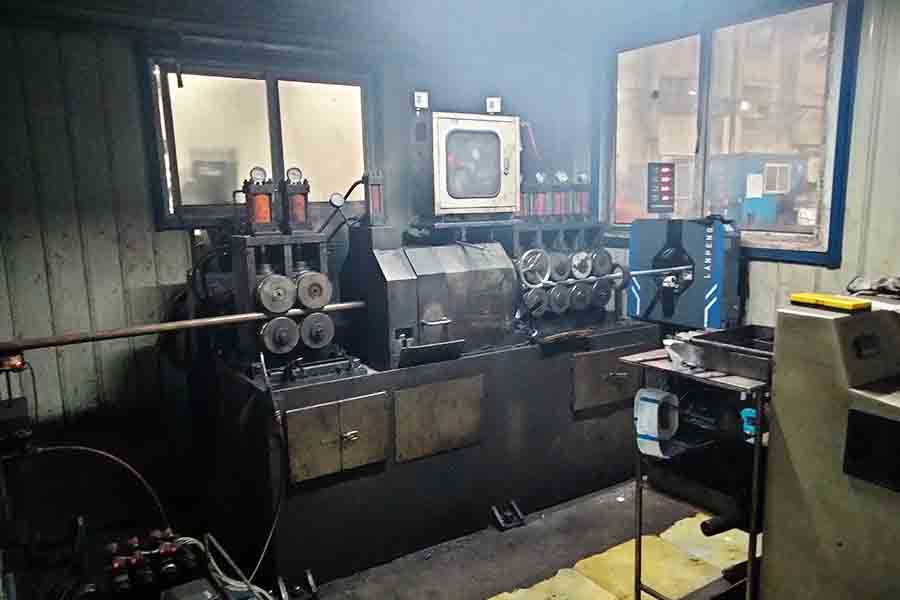

某特殊鋼廠在圓鋼產線上引入了雙軸測徑儀，用于對生產產線的圓鋼進行外徑及橢圓度的尺寸檢測。設備測量范圍為0-65mm，精度±0.02mm，測量頻率2000Hz，可直接將測量數據傳輸至電腦，便于品質追溯。

另一鋼廠在探傷線上安裝了雙軸測徑儀，對Φ13～Φ60mm規格的棒材進行全覆蓋在線檢測，測量精度達到±0.02mm，每秒測量2000個截面。當棒材尺寸超出設定的公差范圍時，系統自動觸發聲光報警，操作工可立即調整模具或軋機參數，將問題消滅在生產過程中。軟件界面同步顯示棒材的最大/最小直徑、平均直徑、橢圓度、截面圖以及公差帶，所有數據自動傳輸存儲，形成完整的品質追溯鏈條。

六、你的產線，到了該升級的時候嗎？

回到開篇的問題：你的測量手段，過關了嗎？

如果你的產線還在依賴人工抽檢，回答下面三個問題就會心中有數：

你能保證每一根棒材的不圓度都在新國標要求之內嗎？單方向卡尺讀數無法覆蓋橢圓問題，這是物理原理決定的。

當出現橢圓度超差時，你能否第一時間發現并調整？抽檢的滯后性注定了發現問題時廢品已經產生。

客戶要求出具每批次不圓度檢測報告時，你拿得出來嗎？全面、可追溯的在線數據是應對高端客戶品質審查的“通行證”。

如果你的答案是“不能”或“不確定”，那么你的測量手段確實存在風險。

當標準收緊、客戶嚴格、競爭對手的品控手段同步升級，每一根棒材的不圓度都不再是“小問題”，而是關乎訂單去留的“生死線”。
