也叫鋼輥。又分空心輥和實心輥，帶軸輥和非帶軸輥，一般用于制版，滾筒表面鍍銅，經過凹版電子雕刻機雕刻好圖案，然后鍍上一層鉻。做好后交付印刷廠，常用于塑料包裝的印刷。

版輥的直線度品質關乎著印刷質量，因此在生產制造版輥時，能對直線度尺寸進行檢測再好不過。

直線度測量儀是專為某版輥生產廠家研制的直線度智能檢測設備，離線的檢測方式，不論是進行抽檢，還是一個個檢測，都能方便快速的完成。

直線度測量方法

直線度測量儀工作時，利用運動機構帶動位置測量儀沿被測物軸向掃描一遍，可測得被測物在X軸和Y軸方向上的若干個數據，根據檢測的這些數據即可計算被測物的直線度誤差。

直線度測量

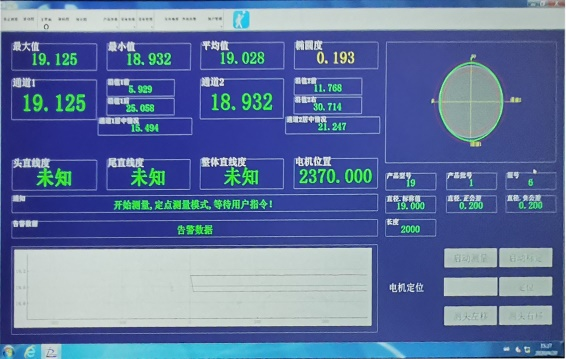

測量儀掃描完成后，系統計算并顯示被測物的整體直線度誤差以及兩端的直線度誤差。

系統可設置直線度、外徑、橢圓度等的公差要求，測量完成后如直線度誤差值超過設定的公差范圍系統自動聲光報警提示。同時，測量軟件界面顯示超差位置、直線度誤差值以及彎曲方向，便于操作人員根據檢測結果進行矯直操作。

技術參數

1、可測棒材直徑：φ100～φ260（定制）；

2、直線度測量精度：≤±0.3mm（定制）；

3、直徑測量精度：≤±0.05mm（定制）；

4、測量頻率（Hz）：500；

5、環境溫度要求（℃）：-20～50；

6、環境濕度要求（%RH）：85（不結露）；

7、掃描行程：2500（定制）；

測量儀的性能特點

測量準確，動態測量誤差不大于0.3毫米。

獨特的抖動誤差消除技術，徹底消除了被測物抖動帶來的測量誤差。

全數字化高頻測量系統，測量頻率高達500Hz，即每秒鐘測量500個直徑數據。

測量數據“超差”時自動報警功能。

直線度測量儀是高精度的檢測設備，專為版輥檢測研發定制，版輥生產廠家可使用其進行快速的直線度尺寸檢測，也可通過軟件系統，對版輥生產進行分析，調整生產結構，提升成材率。
